Serie 10

Schraubenschutzkappen für Sechskantmuttern oder Schraubenköpfe zur Verwendung bei Verschraubungen ohne Unterlegscheiben.

Alle Serien sind in nahezu jeder denkbaren Variation aus Kappenhöhe, Scheibenhöhe und Scheibendurchmesser möglich.

* nicht bei Kontermuttern geeignet!

Bestell-Nr.
metr.
Größe
Inch /
UNC
Schlüssel-
weite

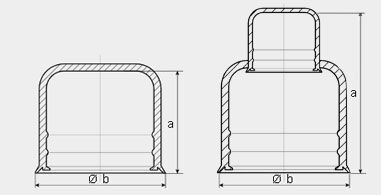

a
b
100507 M 3   SW 5,5-1-G-7 7,00 8,80

100704 M 4   SW 7-1-G-4 4,00 11,00

100805 M 5   SW 8-1-G-5 5,00 12,00
100810 M 5   SW 8-1-G-10 10,00 12,00

101006FK M 5   FK 10.5-1-G-6 6,00 15,00

101006FK M 6   FK 10.6-1-G-6 6,00 15,00

101006 M 6   SW 10-1-G-6 6,00 15,00
101011 M 6   SW 10-1-G-11 11,00 15,00
101016 M 6   SW 10-1-G-16 16,00 15,00
101034 M 6   SW 10-1-G-34 34,00 15,00

101207 M 7   SW 12-1-G-7 7,00 17,70

101308 M 8 1/4 SW 13-1-G-8 8,00 18,50
101313 M 8 1/4 SW 13-1-G-13 13,00 18,50
101318 M 8 1/4 SW 13-1-G-18 18,00 18,50
101327 M 8 1/4 SW 13-1-G-27 27,00 18,50

101413 M 8 5/16 SW 14-1-G-13 13,00 20,20

101710 M 10 3/8 SW 17-1-G-10 10,00 23,50
101715 M 10 3/8 SW 17-1-G-15 15,00 23,50
101720 M 10 3/8 SW 17-1-G-20 20,00 23,50
101724 M 10 3/8 SW 17-1-G-24 24,00 23,50
101729 M 10 3/8 SW 17-1-G-29 29,00 23,50
101745 M 10 3/8 SW 17-1-G-45 45,00 23,50

101822 M 12 7/16 SW 18-1-G-22 22,00 26,10

101912 M 12 7/16 SW 19-1-G-12 12,00 26,10
101917 M 12 7/16 SW 19-1-G-17 17,00 26,10
101922 M 12 7/16 SW 19-1-G-22 22,00 26,10
101927 M 12 7/16 SW 19-1-G-27 27,00 26,10
101937 M 12 7/16 SW 19-1-G-37 37,00 26,10
101950 M 12 7/16 SW 19-1-G-50 50,00 26,10

102211 M 14 1/2 SW 22-1-G-11 11,00 30,30
102224 M 14 1/2 SW 22-1-G-24 24,00 30,30
102235 M 14 1/2 SW 22-1-G-35 35,00 30,30
102240T* M 14 1/2 TSW 22-1-G-40 40,00 30,30
102244T* M 14 1/2 TSW 22-1-G-44 44,00 30,30
102251T M 14 1/2 TSW 22-1-G-51 51,00 30,30
102260T M 14 1/2 TSW 22-1-G-60 60,00 30,30
102264 M 14 1/2 SW 22-1-G-64 64,00 30,30
102277T M 14 1/2 TSW 22-1-G-77 77,00 30,30
102287T M 14 1/2 TSW 22-1-G-87 87,00 30,30

102411 M 16 9/16 SW 24-1-G-11 11,00 32,30
102421 M 16 9/16 SW 24-1-G-21 21,00 32,30
102426 M 16 9/16 SW 24-1-G-26 26,00 32,30
102431 M 16 9/16 SW 24-1-G-31 31,00 32,30
102441 M 16 9/16 SW 24-1-G-41 41,00 32,30
102441T* M 16 9/16 TSW 24-1-G-41 41,00 32,30
102451 M 16 9/16 SW 24-1-G-51 51,00 32,30
102462T* M 16 9/16 TSW 24-1-G-62 62,00 32,30
102466T M 16 9/16 TSW 24-1-G-66 66,00 32,30
102470T M 16 9/16 TSW 24-1-G-70 70,00 32,30
102487T M 16 9/16 TSW 24-1-G-87 87,00 32,30

102723 M 18 5/8 SW 27-1-G-23 23,00 36,90
102730 M 18 5/8 SW 27-1-G-30 30,00 36,90
102738 M 18 5/8 SW 27-1-G-38 38,00 36,90
102748T* M 18 5/8 TSW 27-1-G-48 48,00 36,90
102753T* M 18 5/8 TSW 27-1-G-53 53,00 36,90
102763T* M 18 5/8 TSW 27-1-G-63 63,00 36,90
102776T* M 18 5/8 TSW 27-1-G-76 76,00 36,90

103014 M 20   SW 30-1-G-14 14,00 40,40
103024 M 20   SW 30-1-G-24 24,00 40,40
103028 M 20   SW 30-1-G-28 28,00 40,40
103034 M 20   SW 30-1-G-34 34,00 40,40
103039 M 20   SW 30-1-G-39 39,00 40,40
103047 M 20   SW 30-1-G-47 47,00 40,40
103067T* M 20   TSW 30-1-G-67 67,00 40,40
103079 M 20   SW 30-1-G-79 79,00 40,40
103090T M 20   TSW 30-1-G-90 90,00 40,40
103092T* M 20   TSW 30-1-G-92 92,00 40,40
1030109T M 20   TSW 30-1-G 109 109,00 40,40
1030120 M 20   SW 30-1-G 120 120,00 40,40
1030175T M 20   TSW 30-1-G 175 175,00 40,40

103227 M 22 3/4 SW 32-1-G-27 27,00 42,10
103237 M 22 3/4 SW 32-1-G-37 37,00 42,10
103270T M 22 3/4 TSW 32-1-G-70 70,00 42,10
103295T* M 22 3/4 TSW 32-1-G-95 95,00 42,10

103628 M 24 7/8 SW 36-1-G-28 28,00 47,20
103633 M 24 7/8 SW 36-1-G-33 33,00 47,20
103638 M 24 7/8 SW 36-1-G-38 38,00 47,20
103643 M 24 7/8 SW 36-1-G-43 43,00 47,20
103652 M 24 7/8 SW 36-1-G-52 52,00 47,20
103669T M 24 7/8 TSW 36-1-G-69 69,00 47,20
103673 M 24 7/8 SW 36-1-G-73 73,00 47,20
103688T M 24 7/8 TSW 36-1-G-88 88,00 47,20
103698T M 24 7/8 TSW 36-1-G-98 98,00 47,20
1036117T M 24 7/8 TSW 36-1-G 117 117,00 47,20
1036145T M 24 7/8 TSW 36-1-G 145 145,00 47,20

104131 M 27 1 SW 41-1-G-31 31,00 53,40
104141 M 27 1 SW 41-1-G-41 41,00 53,40
104146 M 27 1 SW 41-1-G-46 46,00 53,40
104151 M 27 1 SW 41-1-G-51 51,00 53,40
104166T* M 27 1 TSW 41-1-G-66 66,00 53,40
104169T* M 27 1 TSW 41-1-G-69 69,00 53,40
104176 M 27 1 SW 41-1-G-76 76,00 53,40
104198T M 27 1 TSW 41-1-G-98 98,00 53,40
1041101T M 27 1 TSW 41-1-G 101 101,00 53,40
1041115T M 27 1 TSW 41-1-G 115 115,00 53,40
1041150T M 27 1 TSW 41-1-G 150 150,00 53,40

104634 M 30 1 1/8 SW 46-1-G-34 34,00 59,50
104644 M 30 1 1/8 SW 46-1-G-44 44,00 59,50
104649 M 30 1 1/8 SW 46-1-G-49 49,00 59,50
104679 M 30 1 1/8 SW 46-1-G-79 79,00 59,50
104683T* M 30 1 1/8 TSW 46-1-G-83 83,00 59,50
104692T* M 30 1 1/8 TSW 46-1-G-92 92,00 59,50
1046112T M 30 1 1/8 TSW 46-1-G 112 112,00 59,50
1046121T M 30 1 1/8 TSW 46-1-G 121 121,00 59,50
1046144 M 30 1 1/8 SW 46-1-G 144 144,00 59,50
1046150T M 30 1 1/8 TSW 46-1-G 150 150,00 59,50
1046185T M 30 1 1/8 TSW 46-1-G 185 185,00 59,50
1046190T M 30 1 1/8 TSW 46-1-G 190 190,00 59,50
1046221T M 30 1 1/8 TSW 46-1-G 221 221,00 59,50
1046256T M 30 1 1/8 TSW 46-1-G 256 256,00 59,50

105051 M 33 1 1/4 SW 50-1-G-51 51,00 64,20
105081 M 33 1 1/4 SW 50-1-G-81 81,00 64,20
105083T* M 33 1 1/4 TSW 50-1-G-83 83,00 64,20
1050111T M 33 1 1/4 TSW 50-1-G 111 111,00 64,20
1050115T* M 33 1 1/4 TSW 50-1-G 115 115,00 64,20
1050144T M 33 1 1/4 TSW 50-1-G 144 144,00 64,20

105555 M 36 1 3/8 SW 55-1-G-55 55,00 70,20
105585 M 36 1 3/8 SW 55-1-G-85 85,00 70,20
105592T* M 36 1 3/8 TSW 55-1-G-92 92,00 70,20
1055101T* M 36 1 3/8 TSW 55-1-G 101 101,00 70,20
1055120T M 36 1 3/8 TSW 55-1-G 120 120,00 70,20
1055121T* M 36 1 3/8 TSW 55-1-G 121 121,00 70,20
1055149T M 36 1 3/8 TSW 55-1-G 149 149,00 70,20
1055155 M 36 1 3/8 SW 55-1-G 155 155,00 70,20
1055192T M 36 1 3/8 TSW 55-1-G 192 192,00 70,20
1055201T M 36 1 3/8 TSW 55-1-G 201 201,00 70,20
1055225T M 36 1 3/8 TSW 55-1-G 225 225,00 70,20

106057 M 39 1 1/2 SW 60-1-G-57 57,00 78,60
106087 M 39 1 1/2 SW 60-1-G-87 87,00 78,60
106097T* M 39 1 1/2 SW 60-1-G-97 97,00 78,60
1060107 M 39 1 1/2 SW 60-1-G 107 107,00 78,60
1060125T M 39 1 1/2 SW 60-1-G 125 125,00 78,60
1060126T* M 39 1 1/2 TSW 60-1-G 126 126,00 78,60
1060139T M 39 1 1/2 TSW 60-1-G 139 139,00 78,60
1060154T M 39 1 1/2 TSW 60-1-G 154 154,00 78,60

106561 M 42 1 5/8 SW 65-1-G-61 61,00 84,80
106591 M 42 1 5/8 SW 65-1-G-91 91,00 84,80
1065100T* M 42 1 5/8 TSW 65-1-G 100 100,00 84,80
1065123 M 42 1 5/8 SW 65-1-G 123 123,00 84,80
1065128T* M 42 1 5/8 TSW 65-1-G 128 128,00 84,80
1065129T M 42 1 5/8 TSW 65-1-G 129 129,00 84,80
1065145 M 42 1 5/8 SW 65-1-G 145 145,00 94,00
1065158T M 42 1 5/8 TSW 65-1-G 158 158,00 84,80
1065191T M 42 1 5/8 TSW 65-1-G 191 191,00 84,80

107063 M 45 1 3/4 SW 70-1-G-63 63,00 90,90
107093 M 45 1 3/4 SW 70-1-G-93 93,00 90,90
1070105T* M 45 1 3/4 TSW 70-1-G 105 105,00 90,90
1070133 M 45 1 3/4 SW 70-1-G 133 133,00 90,90
1070133T* M 45 1 3/4 TSW 70-1-G 133 133,00 90,90
1070134T M 45 1 3/4 TSW 70-1-G 134 134,00 90,90
1070163T M 45 1 3/4 TSW 70-1-G 163 163,00 90,90

107566 M 48 1 7/8 SW 75-1-G-66 66,00 97,00
107596 M 48 1 7/8 SW 75-1-G-96 96,00 97,00
1075108T* M 48 1 7/8 TSW 75-1-G 108 108,00 97,00
1075137T* M 48 1 7/8 TSW 75-1-G 137 137,00 97,00
1075138T M 48 1 7/8 TSW 75-1-G 138 138,00 97,00
1075166T M 48 1 7/8 TSW 75-1-G 166 166,00 97,00
1075230T M 48 1 7/8 TSW 75-1-G 230 230,00 97,00

108070 M 52 2 SW 80-1-G-70 70,00 105,00
1080114T* M 52 2 TSW 80-1-G 114 114,00 105,00
1080130 M 52 2 SW 80-1-G 130 130,00 105,00
1080142T* M 52 2 TSW 80-1-G 142 142,00 105,00
1080171T M 52 2 TSW 80-1-G 171 171,00 105,00
1080201T M 52 2 TSW 80-1-G 201 201,00 105,00

108574 M 56   SW 85-1-G-74 74,00 109,00
1085122T* M 56   TSW 85-1-G 122 122,00 109,00
1085134 M 56   SW 85-1-G 134 134,00 109,00
1085150T* M 56   TSW 85-1-G 150 150,00 109,00
1085179T M 56   TSW 85-1-G 179 179,00 109,00
1085209T M 56   TSW 85-1-G 209 209,00 109,00

109078 M 60 2 1/4 SW 90-1-G-78 78,00 120,00
1090128T* M 60 2 1/4 TSW 90-1-G 128 128,00 120,00
1090140 M 60 2 1/4 SW 90-1-G 140 140,00 120,00
1090156T* M 60 2 1/4 TSW 90-1-G 156 156,00 120,00
1090182T M 60 2 1/4 TSW 90-1-G 182 182,00 120,00
1090212T M 60 2 1/4 TSW 90-1-G 212 212,00 120,00

109586 M 64   SW 95-1-G-86 86,00 122,00
1095140T* M 64   TSW 95-1-G 140 140,00 122,00
1095143 M 64   SW 95-1-G 143 143,00 122,00
1095169T* M 64   TSW 95-1-G 169 169,00 122,00
1095189T M 64   TSW 95-1-G 189 189,00 122,00
1095219T M 64   TSW 95-1-G 219 219,00 122,00

1010090 M 68 2 1/2 SW 100-1-G-90 90,00 125,00
10100144T* M 68 2 1/2 TSW 100-1-G 144 144,00 125,00
10100150 M 68 2 1/2 SW 100-1-G 150 150,00 125,00
10100173T* M 68 2 1/2 TSW 100-1-G 173 173,00 125,00
10100193T M 68 2 1/2 TSW 100-1-G 193 193,00 125,00
10100223T M 68 2 1/2 TSW 100-1-G 223 223,00 125,00

1010590 M 72   SW 105-1-G-90 90,00 135,00
10105147T* M 72   TSW 105-1-G 147 147,00 135,00
10105150 M 72   SW 105-1-G 150 150,00 135,00
10105176T* M 72   TSW 105-1-G 176 176,00 135,00
10105204T M 72   TSW 105-1-G 204 204,00 135,00
10105233T M 72   TSW 105-1-G 233 233,00 135,00
10105270T M 72   TSW 105-1-G 270 270,00 135,00

1010795 M 76 2 3/4 SW 107-1-G-95 95,00 137,00
10107145T* M 76 2 3/4 TSW 107-1-G 145 145,00 137,00
10107205T* M 76 2 3/4 TSW 107-1-G 205 205,00 137,00

1011597 M 80   SW 115-1-G-97 97,00 152,00
10115151T* M 80   TSW 115-1-G 151 151,00 152,00
10115160 M 80   SW 115-1-G 160 160,00 152,00
10115211T* M 80   TSW 115-1-G 211 211,00 152,00
10115214T M 80   TSW 115-1-G 214 214,00 152,00
10115274T M 80   TSW 115-1-G 274 274,00 152,00

10117100 M 85 3 SW 117-1-G 100 100,00 155,00
10117158T* M 85 3 TSW 117-1-G 158 158,00 155,00
10117220T* M 85 3 TSW 117-1-G 220 220,00 155,00

10130100 M 90 3 1/4 SW 130-1-G 100 100,00 173,00
10130166T* M 90 3 1/4 TSW 130-1-G 166 166,00 173,00
10130223T* M 90 3 1/4 TSW 130-1-G 223 223,00 173,00

10135145   3 1/2 SW 135-1-G 145 145,00 171,00
10135265T*   3 1/2 TSW 135-1-G 265 265,00 171,00
